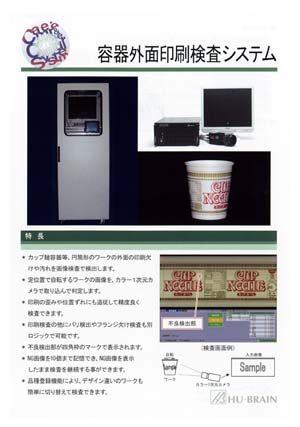

- カップ麺容器等、円筒形のワークの外面の
印刷欠けや汚れを画像検査で検出します
|
- *
|
- 定位置で自転するワークの画像を、カラー1次元カメラで取り込んで判定します。
|
- *
|
- 印刷の歪みや位置ずれにも追従して精度よく検査できます。
|
- *
|
- 印刷検査の他にバリ検出やフランジ欠け検査も別ロジックで可能です。
|
- *
|
- NG画像を10個まで記憶でき、NG画像を表示したまま検査を継続することができます。
|
- *
|
- 品種登録機能により、デザイン違いのワークも簡単に切り替えて検査できます。
|
画像処理ユニット |
HU-3120 295(W)×160(H)×415(D) |
モニタ |
17インチ液晶ディスプレイ |
カメラ |
1024画素カラー1次元CCDカメラ |
画像分解能 |
縦640画素×横(回転方向)960画素 |
処理速度 |
300個/分 |
制御入出力 |
I/O 32bit オープンコレクタ出力 |
電源 |
AC100V ・ 5A |
その他オプション |
強制回転機構、排出機構 |
|
